VLASTNÍ PRODUKT · MAPLAST CZ

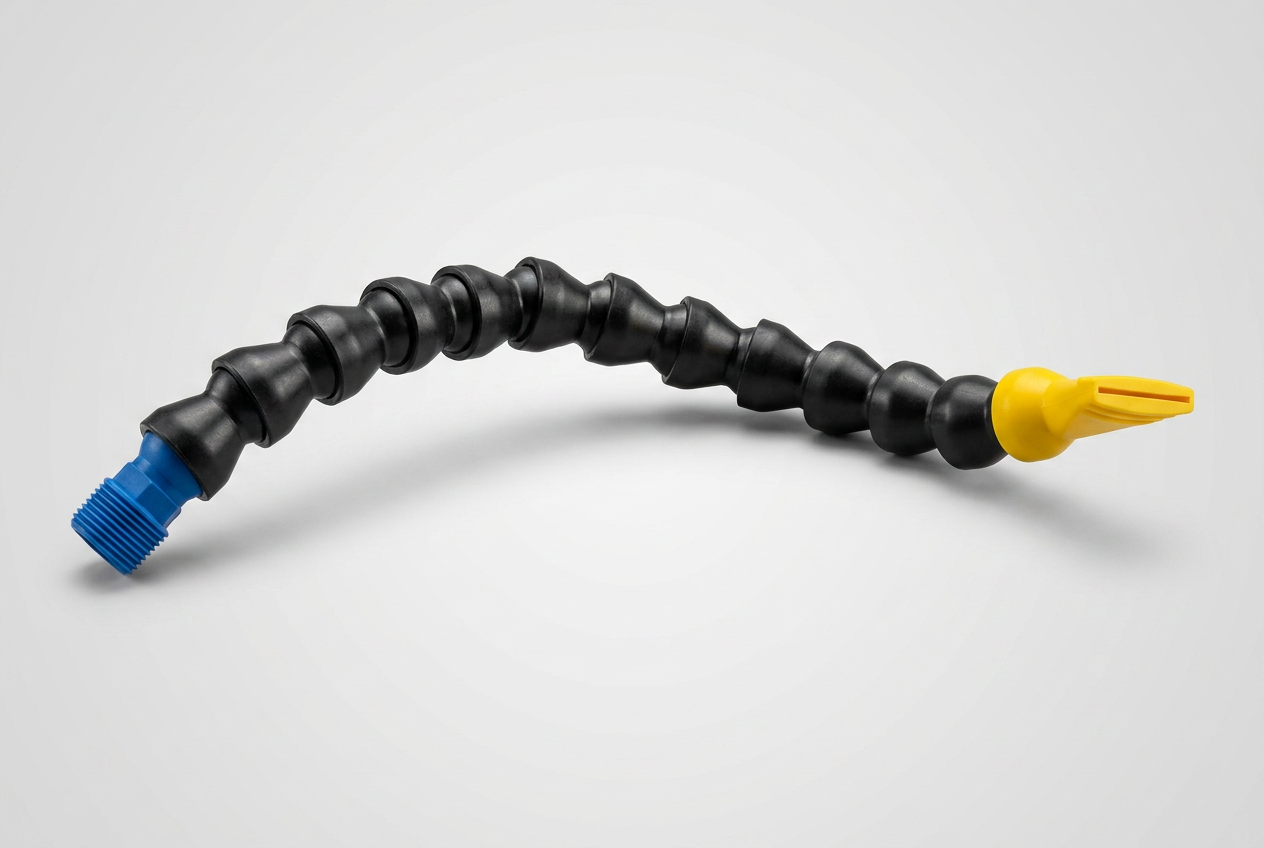

PLASTOVÉ KLOUBOVÉ HADICE
Multifunkční systém pro přívod chladicí kapaliny, odsávání i ofuk obráběných součástí. Vyrábíme ve vlastní lisovně.
O PRODUKTU
Spolehlivý systém pro strojírenský průmysl
Naše kloubové hadice se používají především ve strojírenském průmyslu pro přívod chladicích kapalin do místa řezu. Mohou být použity i pro odsávání kapaliny nebo ofukování obráběných součástí.
Hadice jsou vyráběny z materiálu POM, který vyniká tvrdostí, rozměrovou stálostí, pevností a odolností proti opotřebení. Materiál je použitelný v rozmezí teplot −40 °C až 130 °C, neabsorbuje vlhkost a nepraská ani při nízkých teplotách.
MATERIÁL
POM
TEPLOTNÍ ROZSAH
−40 / +130 °C
POUŽITÍ
Systém kloubových hadic je multifunkční a lze jej použít na všechny typy strojů, například:
01
Vrtačky
02
Soustruhy
03
Frézky
04
Brusky
HLAVNÍ PŘEDNOSTI
- Individuální sestavení dle aplikace
- Snadné nastavení díky jednotlivým článkům
- 100% stabilita polohy
- Vysoká odolnost a snadná výměna
- Velmi příznivá cena
KOMPONENTY SYSTÉMU
01

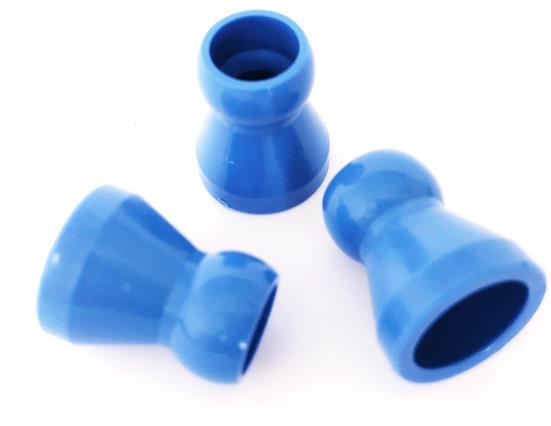

Kloubové články
- Kloubový článek 12/6 — ø 12 mm, otvor ø 6 mm, délka 10 článků: 145 mm
- Kloubový článek 21/12 — ø 21 mm, otvor ø 12 mm, délka 10 článků: 222 mm
02

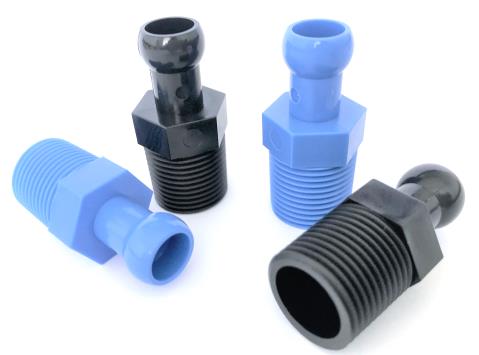

Hrdla
- Hrdlo 12/6 — G1/2, délka závitu 16 mm
- Hrdlo 12/6 — G3/8, délka závitu 16 mm
- Hrdlo 21/12 — G1/2, délka závitu 16 mm
- Hrdlo 21/12 — G3/8, délka závitu 16 mm
03

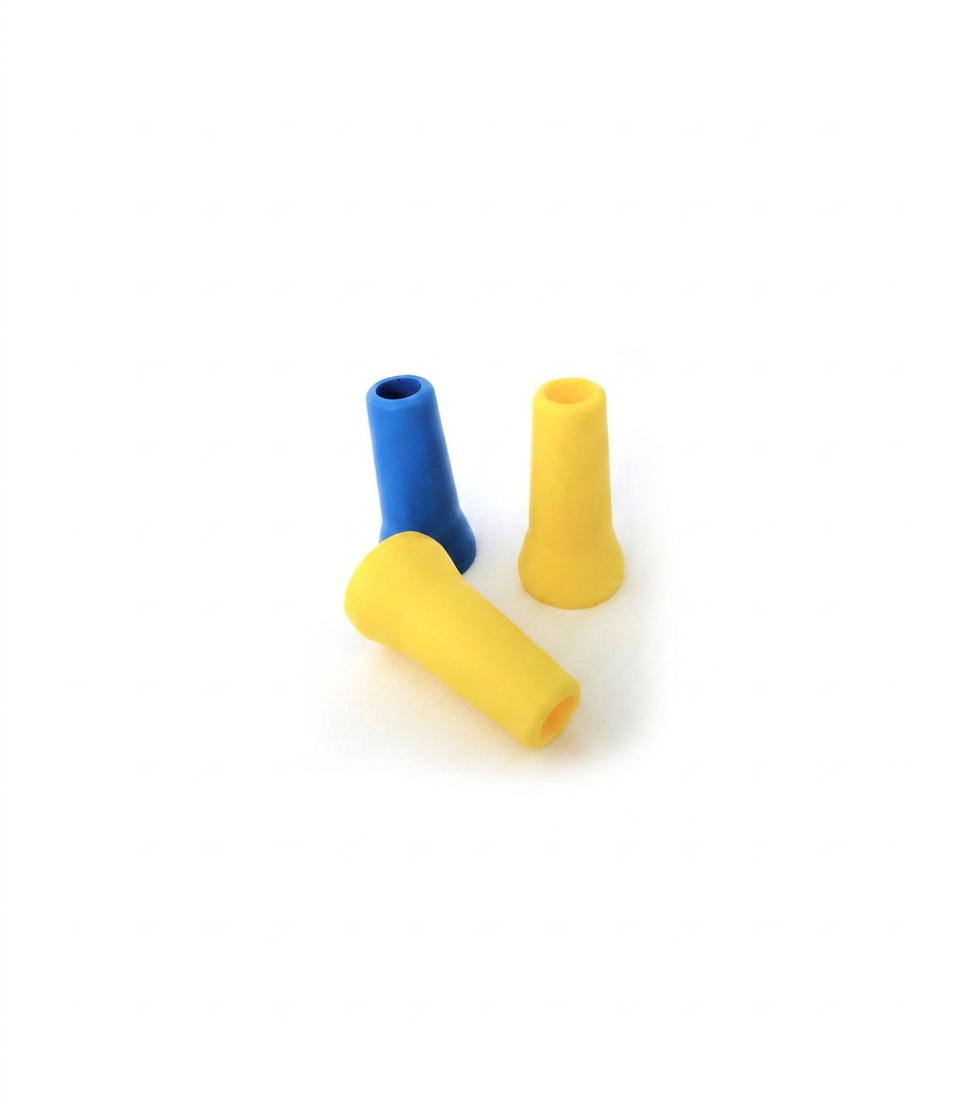

Trysky a rozvodky
- Tryska válcová ø 12 mm (otvor ø 6 mm)
- Tryska válcová ø 21 mm (otvor ø 12 mm)
- Tryska plochá ø 12 mm — štěrbina 16 × 1 mm
- Tryska plochá ø 21 mm — štěrbina 41 × 1 mm
- Redukční rozvodka ø 12 mm
CENÍK
Ceny jsou orientační a odvíjejí se od objednávaného množství. Pro aktuální nabídku nás kontaktujte.
Kloubové články
| Produkt | 0–99 ks | 100–2 499 ks | 2 500 ks a více |
|---|---|---|---|
| Kloubový článek 12/6 | 6,57 Kč | 4,27 Kč | 2,96 Kč |
| Kloubový článek 21/12 | 9,71 Kč | 6,31 Kč | 4,37 Kč |
Hrdla, koncovky a rozvodky
| Produkt | 0–49 ks | 50–249 ks | 250 ks a více |
|---|---|---|---|
| Hrdlo 12/6 — G1/2 | 11,22 Kč | 9,54 Kč | 8,42 Kč |
| Hrdlo 12/6 — G3/8 | 11,22 Kč | 9,54 Kč | 8,42 Kč |
| Hrdlo 21/12 — G1/2 | 13,87 Kč | 11,79 Kč | 10,40 Kč |
| Hrdlo 21/12 — G3/8 | 13,87 Kč | 11,79 Kč | 10,40 Kč |
| Koncovka válcová 12/6 | 7,03 Kč | 5,97 Kč | 5,27 Kč |
| Koncovka válcová 21/12 | 12,93 Kč | 10,99 Kč | 9,69 Kč |
| Koncovka plochá 12/16 | 9,32 Kč | 7,92 Kč | 6,99 Kč |
| Koncovka plochá 21/41 | 12,35 Kč | 10,50 Kč | 9,26 Kč |
| Redukční rozvodka 12/21 | 13,11 Kč | 11,15 Kč | 9,83 Kč |
MÁTE ZÁJEM?
